ICON VEHICLE DINAMICS 3rdタンドラ リフトキット｜6" Stage 6｜Suspension System (Billet / CDXS)

アイコン ビークルダイナミクス製 6インチリフト対応 サスペンションシステム（2.5 Series / CDXS / リアリモートリザーバー） は、2022–2024 トヨタ タンドラ向けに設計された、37インチタイヤ装着を前提としたロングトラベル仕様のリフトアップシステムです。
フロント・リアともに 2.5 Series リモートリザーバーショックを採用し、ICON CDXS によりハイスピード/ロースピードのコンプレッション減衰を独立調整可能。オンロードからハードなオフロードまで、走行シーンに応じた高精度なセッティングに対応します。

純正トレッド幅を維持しつつサスペンションジオメトリーを最適化することで、純正タンドラで顕著なバンプステアを大幅に抑制。大径タイヤ対応と高い操縦安定性を両立しています。

フロント：2.5 Series CDXS リモートリザーバーコイルオーバー
・ICON CDXS 搭載（高速/低速 コンプレッション独立調整）
・フロントリフト量：5–6インチ（4インチクロスメンバードロップ時 最大6インチ）
・純正比 最大約40% のホイールトラベル増
・OEコンポーネントに過度な負荷をかけないロングトラベル設計
・37インチタイヤ装着を想定（大径化時はフェンダー加工が必要）

ステアリングナックル / クロスメンバー / スキッドプレート
・4インチドロップ一体型 ダクタイル鋳鉄製ステアリングナックル
・ハイクリアランス フロントクロスメンバー
・1/4インチ厚 スチール製 フロントスキッドプレート（CNC加工）

ビレットアッパーコントロールアーム（UCA）
・ビレットアルミ製 / キャスター・キャンバー調整対応
・ICON Delta Joint PRO 採用（特許取得済）
・総可動域90度でバインドを抑制
・分解整備・リビルド対応

スウェイバー / バンプストップ / タイロッド
・スウェイバードロップブラケット付属
・前後ヘビーデューティバンプストップブラケット
・高可動角アウタータイロッドエンド（グリスアップ対応）

リア：トリプルレートコイルスプリング
・ICON専用 トリプルレート設計
・オンロードでの快適性とオフロードでの安定性を両立
・リアリフト量目安
　TRD Off-Road / TRD Sport / TRD Pro：3インチ
　非TRDサスペンション車：3.5インチ

リア：2.5 Series CDXS リモートリザーバーショック
・CDXS により 高速/低速 コンプレッション独立調整
・フロントとバランスした専用バルビング
・高い放熱性でハードユース時のフェードを抑制

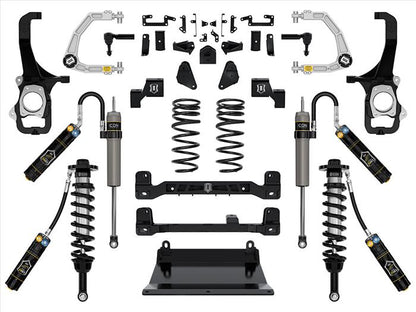

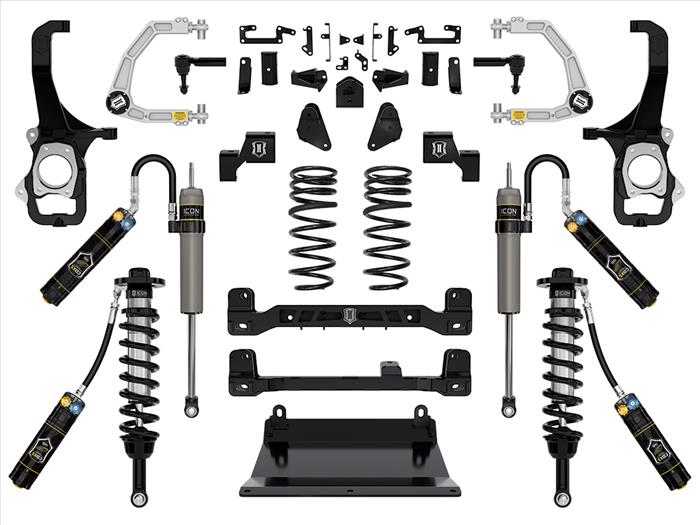

＜キット内容＞
51010｜フロント BOX キット 1
51011｜フロント BOX キット 2
51012｜リア BOX キット
51014｜フロントスキッドプレート
58771X｜2.5 VS RR CDXS フロントコイルオーバー（6インチ）
51013｜リア トリプルレートコイル（3.5インチ）
58561DJ｜ビレットUCA Delta Joint PRO
51017｜フロントスキッドプレート
57841XP｜リア 2.5 VS RR CDXS ショックペア

【※注意事項】
・純正ホイール/タイヤ装着不可
・最低20インチホイールが必要
・推奨ホイール：ICON Alloys 20x9 | 5.625"BS | +16mm
・推奨タイヤサイズ：37x12.50（フェンダー加工が必要な場合あり）
・ショックはすべて分解整備/再チューニング可能
・リフト量は純正状態を基準とし、装備重量により変動
・装着後は ADAS 再キャリブレーションが必要

【適合・制限事項】
・ロードレベリング（車高自動調整式）リアエアサスペンション：非対応
・AVS（Adaptive Variable Suspension）装備車：非対応

【リフト量の目安】
フロント
・i-Force ガソリン：5-6インチ
・i-Force MAX：4.5-5.5インチ
・SR5（TRD Sport）：6-7インチ
・TRD Pro：3.25-4.25インチ

リア
・TRD Off-Road / TRD Sport / TRD Pro：3インチ
・非TRDサスペンション車：3.5インチ



メーカーインストールマニュアル（英語）58561DJ

メーカーインストールマニュアル（英語）51010

メーカーインストールマニュアル（英語）51012

メーカーインストールマニュアル（英語）51013

メーカーインストールマニュアル（英語）57841XP

メーカーインストールマニュアル（英語）58771X
