ICON VEHICLE DINAMICS 3rdタンドラ リフトキット｜6" Stage 5｜Suspension System (Billet)

アイコン ビークルダイナミクス製 6インチリフト対応 サスペンションシステム（2.5 Series / リアリモートリザーバー / ビレットリアリンク） は、2022–2024 トヨタ タンドラ向けに設計された 37インチタイヤ前提のロングトラベル仕様です。
フロント・リアともに 2.5 Series リモートリザーバーショック を採用し、優れた減衰性能と放熱性を確保。純正トレッド幅を維持しつつ、最適化ジオメトリーによりオンロードでの安定性とオフロードでの高いコントロール性を両立します。

フロント｜2.5 Series リモートリザーバー コイルオーバー（6インチ対応）
・2.5 Series フロントコイルオーバー＋リモートリザーバー
・高い減衰性能と冷却性能により車両コントロール性を向上
・フロントリフト量：5-6インチ（純正比）
　※クロスメンバードロップ4インチのみで最大6インチ対応
・純正比 最大約40% のフロントホイールトラベル増
・OEコンポーネントに負担をかけずロングトラベル化
・37インチタイヤ想定設計（大径タイヤはフェンダー加工が必要な場合あり）
・トレッド幅は純正を維持

フロント｜ステアリングナックル/クロスメンバー/スキッドプレート
・一体成型 高強度ダクタイル鋳鉄製ステアリングナックル
・ナックル本体に 4インチドロップ量 を内蔵
・高クリアランス フロントクロスメンバー採用
・1/4インチ厚スチール製 CNCレーザーカット＆成形スキッドプレート付属

ビレットアッパーコントロールアーム（UCA）
・ビレットアルミ製で高強度・高耐久
・車上でキャスター/キャンバー調整が可能
・直進安定性と操縦性を向上
・ICON Delta Joint PRO 採用（U.S. Pat. 10,731,700）
・90度可動域を確保し、フルバンプ〜フルドロップ時のバインドを排除
・分解整備・リビルド対応

スウェイバー/バンプストップ/タイロッド関連
・スウェイバードロップブラケット付属
・フロント／リア ヘビーデューティー バンプストップブラケット
・高角度対応 アウタータイロッドエンド（グリスアップ可能）
・高負荷条件下でも正確なステアリング操作を確保

リア｜トリプルレートコイルスプリング
・ICON専用設計 トリプルレートリアコイル
・オンロードでの快適性と、オフロードでの安定性を両立
・リアリフト量目安
　TRD Off-Road/TRD Sport/TRD Pro：3インチ
　非TRDサスペンション車：3.5インチ

リア｜ビレット ロワーリンク（ダブルアジャスター）
・高クリアランス ビレットアルミ製
・交換可能なナイロン製ロックスライダー装備
・ダブルアジャスター構造により車上でリンク長調整が可能
・リア車高およびピニオン角の微調整に対応

リア｜2.5 Series リモートリザーバーショック
・フロントとバランスした専用バルビング
・高い減衰性能と冷却性能によりフェードを抑制
・オンロード/オフロード双方で安定した走行性能を発揮

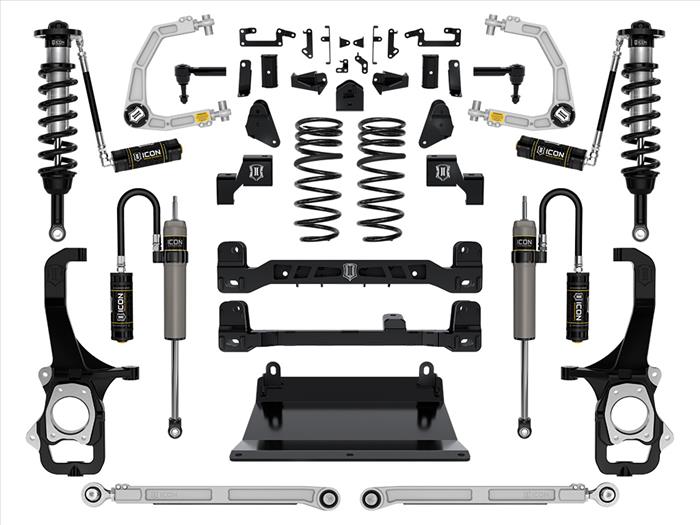

＜キット内容＞
51010｜フロント BOX キット 1
51011｜フロント BOX キット 2
51012｜リア BOX キット
51014｜フロントスキッドプレート
58771｜2.5 VS RR フロントコイルオーバー（6インチ対応）
51013｜リア トリプルレートコイルスプリングキット（3.5インチ）
58561DJ｜ビレットUCA Delta Joint PRO キット
54002｜ビレット リアロワーリンクキット
51017｜フロントスキッドプレート
57841P｜リア 2.5 VS RR リモートリザーバーショックペア

【※注意事項】
・純正ホイール | タイヤ装着不可
・最低 20インチ径ホイールが必要
・推奨ホイール：ICON Alloys 20x9 | 5.625" バックスペース | +16mm
・推奨タイヤサイズ：37x12.50
　※フェンダー加工等が必要な場合あり
・ショックはすべて 分解整備 | 再チューニング可能
・リフト量は純正状態を基準とし、装備品の重量により変動
・装着後は ADAS（先進運転支援システム）の再キャリブレーションが必要

適合 | 制限事項
・ロードレベリング（車高自動調整式）リアエアサスペンション装備車：非対応
・AVS（Adaptive Variable Suspension）装備車：非対応

フロントリフト量の目安
・i-Force ガソリン：5-6インチ
・i-Force MAX ハイブリッド：4.5-5.5インチ
・SR5（TRD Sport）：6-7インチ
・TRD Pro：3.25-4.25インチ

リアリフト量の目安
・TRD Off-Road / TRD Sport / TRD Pro：3インチ
・非TRDサスペンション車：3.5インチ



メーカーインストールマニュアル（英語）54002

メーカーインストールマニュアル（英語）58561DJ

メーカーインストールマニュアル（英語）51010

メーカーインストールマニュアル（英語）51012

メーカーインストールマニュアル（英語）51013

メーカーインストールマニュアル（英語）58771

メーカーインストールマニュアル（英語）57841P
