ICON VEHICLE DINAMICS 3rdタンドラ リフトキット｜6" Stage 4｜Suspension System (Tubular)

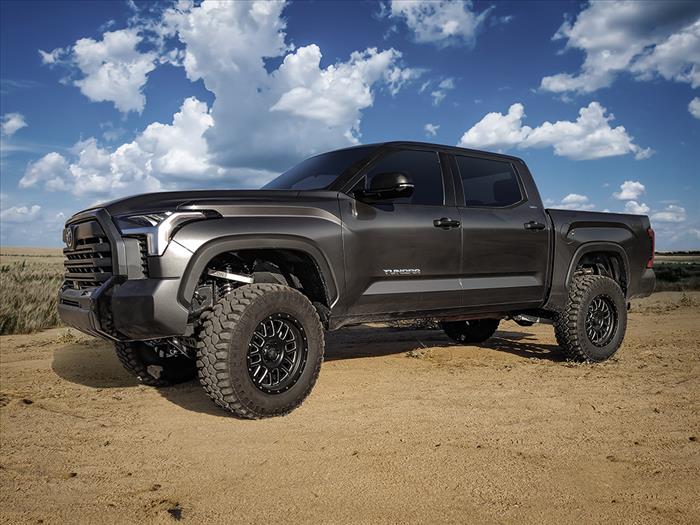

アイコン ビークルダイナミクス製 6インチリフト対応 サスペンションシステム（2.5 Series / リアリモートリザーバー） は、2022-2024 トヨタ タンドラ向けに開発された、37インチタイヤ装着を前提とした本格ロングトラベル仕様のリフトアップキットです。
フロント・リアともに 2.5 Series リモートリザーバーショック を採用し、高い減衰性能と放熱性を確保。
純正トレッド幅を維持しながら、バンプステアをほぼ解消する最適化ジオメトリーにより、オンロード・オフロード双方で高い走行安定性を実現します。

フロント：2.5 Series リモートリザーバー コイルオーバー（6インチ対応）
・2.5 Series フロントコイルオーバー + リモートリザーバー
・優れた減衰性能と冷却性能により、車両コントロール性を大幅に向上
・フロントリフト量：5-6インチ（純正比）
　※クロスメンバードロップ 4インチのみで最大 6インチリフトに対応
・純正比 最大約40% のフロントホイールトラベル増
・OEコンポーネントに過度な負荷をかけず、ロングトラベル化を実現
・37インチタイヤ装着を想定した最適化設計
　※さらに大径タイヤ装着時はフェンダー加工等が必要
・トレッド幅は純正を維持

フロント：ステアリングナックル | クロスメンバー | スキッドプレート
・一体成型 高強度ダクタイル鋳鉄製ステアリングナックル
・ナックル本体に 4インチドロップ量を内蔵
・高クリアランス フロントクロスメンバーを採用
・1/4インチ厚スチールプレートを CNCレーザーカット & ベンダー成形
・高剛性・高耐久フロントスキッドプレート付属

チューブラーアッパーコントロールアーム（UCA）
・チューブラー（スチール）製 UCA を採用
・高強度・高耐久設計
・キャスター角補正により、直進安定性と操縦性を向上
・ICON Delta Joint PRO 採用
・特許取得済（U.S. Pat. 10,731,700）
・90度の総可動域を確保し、フルバンプ-フルドロップ時のバインドを排除
・分解整備・リビルド対応

スウェイバー | バンプストップ | タイロッド関連
・スウェイバードロップブラケット付属
　スウェイバーリンクの突っ張りを抑制
・フロント | リア ヘビーデューティー バンプストップブラケット
・高角度対応 アウタータイロッドエンド
・メタルオンメタル構造 | グリスアップ可能
・高負荷条件下でも正確なステアリング操作を確保

リア：トリプルレートコイルスプリング
・ICON専用設計 トリプルレート リアコイルスプリング
・プログレッシブなスプリングレート特性
・オンロードでは快適な乗り心地を確保
・オフロード走行時には高い安定性とコントロール性を発揮
・リアリフト量の目安
　TRD Off-Road / TRD Sport / TRD Pro：3インチ
　非TRDサスペンション車：3.5インチ

リア：2.5 Series リモートリザーバーショック
・2.5 Series リアリモートリザーバーショック
・フロント 2.5 Series コイルオーバーとバランスした専用バルビング
・高い減衰性能と冷却性能により、ハードユース時のフェードを抑制
・オンロード | オフロード双方で安定した走行性能を提供

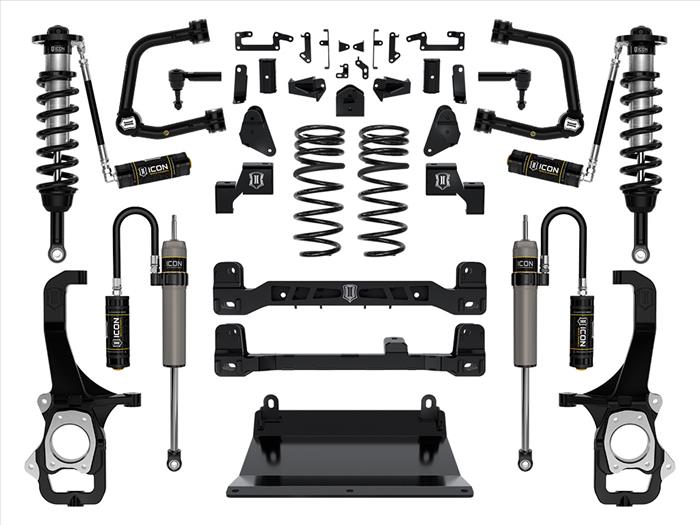

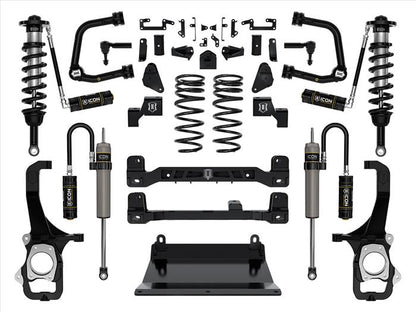

＜キット内容＞
51010｜フロント BOX キット 1
51011｜フロント BOX キット 2
51012｜リア BOX キット
51014｜フロントスキッドプレート
58771｜2.5 VS RR フロントコイルオーバー（6インチ対応）
51013｜リア トリプルレートコイルスプリングキット（3.5インチ）
58461DJ｜チューブラーUCA Delta Joint PRO キット
51017｜フロントスキッドプレート
57841P｜リア 2.5 VS RR リモートリザーバーショックペア

【※注意事項】
・純正ホイール | タイヤ装着不可
・最低 20インチ径ホイールが必要
・推奨ホイール：ICON Alloys 20x9 | 5.625" バックスペース | +16mm
・推奨タイヤサイズ：37x12.50
　※フェンダー加工等が必要な場合あり
・ショックはすべて 分解整備 | 再チューニング可能
・リフト量は純正状態を基準とし、装備品の重量により変動
・装着後は ADAS（先進運転支援システム）の再キャリブレーションが必要

適合 | 制限事項
・ロードレベリング（車高自動調整式）リアエアサスペンション装備車：非対応
・AVS（Adaptive Variable Suspension）装備車：非対応

フロントリフト量の目安
・i-Force ガソリン：5-6インチ
・i-Force MAX ハイブリッド：4.5-5.5インチ
・SR5（TRD Sport）：6-7インチ
・TRD Pro：3.25-4.25インチ

リアリフト量の目安
・TRD Off-Road / TRD Sport / TRD Pro：3インチ
・非TRDサスペンション車：3.5インチ

メーカーインストールマニュアル（英語）58461DJ

メーカーインストールマニュアル（英語）51010

メーカーインストールマニュアル（英語）51012

メーカーインストールマニュアル（英語）51013

メーカーインストールマニュアル（英語）58771

メーカーインストールマニュアル（英語）57841P

ICON 2022-2024 Toyota Tundra, 6" Lift, Stage 4 Suspension System, Tubular
