ICON VEHICLE DINAMICS 3rdタンドラ リフトキット｜1.25-3.5" Stage 14｜2.5 Suspension System (Billet)

アイコン ビークルダイナミクス製 Stage 14 サスペンションシステム は、Stage 13 をベースに トリプルレート・リアコイルスプリング と ビレット調整式リアトラックバー を追加した、2.5 Series CDEV システムの最上位構成モデルです。

フロント/リアともに CDEV（電子制御コンプレッション） を採用し、ICON Intelligent Control（IIC） による自動制御に対応。
オンロードからオフロードまで、走行状況に応じて減衰力をリアルタイムで最適化し、最大35インチタイヤ対応のスタンスと高い走行安定性を実現します。

フロント：2.5 Series CDEV リモートリザーバーコイルオーバー
・3rdタンドラ専用設計
・CDE Valve（CDEV）搭載（電子制御コンプレッション）
・フロントリフト量：1.25-3.5インチ（付属ビレットUCA使用時）
・2.5インチ径ボディ＋専用バルブにより、純正比 約40% のホイールトラベル増
・リモートリザーバーにより、放熱性を高めフェードを抑制

CDE Valve（CDEV）＋ICON Intelligent Control（IIC）
・電子制御コンプレッションバルブを各ショックに内蔵
・IIC が G センサーと車体挙動を検知し、減衰力を自動調整
・iOS アプリによるセッティング/モード管理に対応
・設定後はドライバー操作不要で常時最適制御

ビレットアルミ アッパーコントロールアーム（UCA）
・CNC加工 6061 ビレットアルミ製
・車上でキャスター/キャンバー調整が可能
・フロントジオメトリーを補正し、操縦安定性を向上
・ICON Delta Joint PRO 採用（可動域90度）
・フルストローク時のバインドを抑制

スウェイバードロップブラケット
・スウェイバーリンクの突っ張りを抑制
・ストローク全域でスムーズな可動を確保

リア：トリプルレートコイルスプリング
・3段階レート設計（快適性と底付き耐性を両立）
・リアリフト量目安
　非TRD（TRD Off-Road / TRD Sport 非装着車）：0.5インチ
　TRD Off-Road / TRD Sport / TRD Pro：0インチ（純正車高）
※より高いリア車高を希望する場合は ICON #K53204S を推奨

リア：ビレット調整式 アッパー/ロワーリンク
・CNC加工 6061 ビレットアルミ製（アルマイト仕上げ）
・ダブルアジャスター構造により車上調整が可能
・リアアクスル位置およびピニオン角の最適化に対応
・高い静粛性とアーティキュレーションを両立

ビレット調整式リアトラックバー
・リフトアップ時のリアアクスルのセンター出しに対応
・車両装着状態で微調整可能

リア：2.5 Series CDEV リモートリザーバーショック
・3rdタンドラ専用チューニング
・内部 Bump Zone により底付き時の減衰力を約20%増加
・CDEV による電子制御コンプレッション調整対応

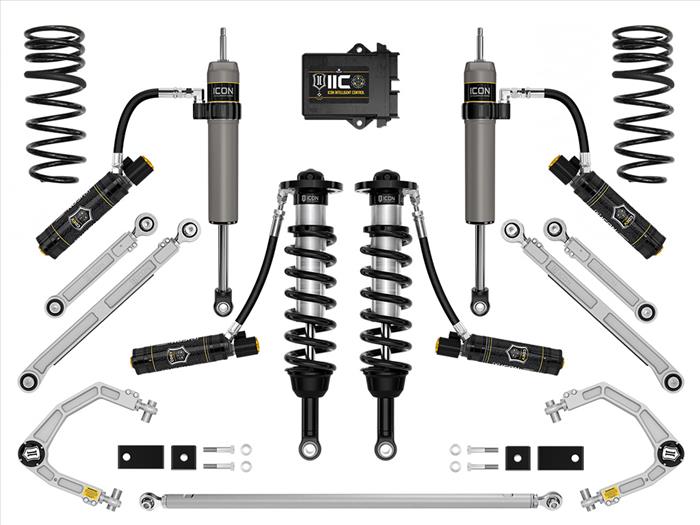

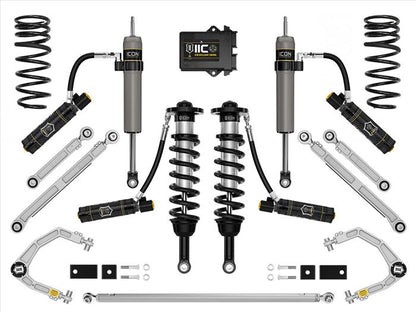

＜キット内容＞
58770E｜2.5 VS RR CDEV フロントコイルオーバー
58561DJ｜ビレットUCA Delta Joint PRO
55154｜スウェイバードロップキット
54002｜ビレット リアロワーリンク
54102｜ビレット リアアッパーリンク
54202｜ビレット調整式リアトラックバー
53508｜ICON Intelligent Control（IIC）インストールキット
51210｜トリプルレート リアコイル（0.5インチ）
57840EP｜リア 2.5 VS RR CDEV リモートリザーバーショック

【※注意事項】
・純正ホイール/タイヤ装着可
・推奨ホイール：ICON Alloys 17x8.5 | 5.75" BS | +25mm
・推奨タイヤサイズ：35x12.50（軽微な加工が必要な場合あり）
・ショックはすべて分解整備/再チューニング可能
・IIC 使用には iOS デバイス必須
・リフト量は純正状態を基準とし、装備品重量により変動

適合｜制限事項
・ロードレベリング（車高自動調整式）リアエアサスペンション：非対応
・自動レベリングヘッドライト装備車：55153 が必要
・AVS 装備車：非対応
・TRD アルミスキッドプレート装着車：55164 が必要
・4WDかつTRD Off-Road非装着車は以下いずれかを推奨
　デフドロップ（55156）
　Toyota TRD アクスル
　※TRD Pro は不要
・装着後は ADAS 再キャリブレーション必須

フロントリフト量の目安
・i-Force ガソリン：1.25–3.5インチ
・i-Force MAX ハイブリッド：0.75–3.0インチ
・TRD Pro：0–1.75インチ



メーカーインストールマニュアル（英語）54002

メーカーインストールマニュアル（英語）54102

メーカーインストールマニュアル（英語）54202

メーカーインストールマニュアル（英語）58561DJ

メーカーインストールマニュアル（英語）58770E

メーカーインストールマニュアル（英語）57840EP

メーカーインストールマニュアル（英語）53508

メーカーインストールマニュアル（英語）51210



ICON 2022-2025 Toyota Tundra, 1.25-3.5" Lift, Stage 14, 2.5 Suspension System, Billet
