ICON VEHICLE DINAMICS 3rdタンドラ リフトキット｜1.25-3.5" Stage 11 (TRD)｜2.5 Suspension System (Billet / CDXS)

アイコン ビークルダイナミクス製 Stage 11 サスペンションシステムは、Stage 10 をベースにトリプルレート・リアコイルスプリングとアジャスタブルリアトラックバーを追加した構成です。
フロント/リアともに CDXS 搭載 2.5 Series リモートリザーバーショックを採用し、オンロードからオフロードまで幅広い走行シーンで高いパフォーマンスを発揮します。
前後のリフト量レンジを拡大し、最大 35インチタイヤに対応する適正なスタンスを実現します。

フロント：2.5 Series CDXS リモートリザーバーコイルオーバー
・3rdタンドラ専用設計
・リフト量：1.25–3.5インチ（付属ビレットUCA使用時）
・2.5インチ径ショックボディと専用バルブにより、純正比 最大約40% のホイールトラベル増
・リモートリザーバーによりオイル容量と放熱性を確保
・CDXS によりロースピード/ハイスピードのコンプレッションを独立調整（各10段階）

CDXS（Compression Damping Dual Speed）
・コンプレッション減衰を低速域/高速域で個別調整可能
・操舵応答から大入力時のヒット感まで幅広く対応

ビレットアッパーコントロールアーム（UCA）
・フロントジオメトリーを補正し、車上でキャンバー/キャスター調整が可能
・ICON Delta Joint PRO 採用により、フルストローク時のバインドを抑制

スウェイバードロップブラケット
・スウェイバーリンクの突っ張りを抑制
・サスペンション可動域を最大限に確保

トリプルレート リアコイルスプリング
・ソフトな乗り味と高負荷時の踏ん張りを両立
・オンロード快適性と高い底付き耐性を確保
・リアリフト量
　TRDサスペンション装着車 / TRD Pro：+0.75インチ
　非TRD車：+1.25インチ

ビレット リアアッパー/ロワーリンク
・6061 ビレットアルミ製（CNC加工/アルマイト仕上げ）
・PTFEライナー付き FK ロッドエンド採用
・ダブルアジャスター構造により車上でリンク長調整が可能
・静粛性と高いアーティキュレーションを両立

ビレット調整式リアトラックバー
・車両装着状態で長さ調整が可能
・6061 ビレットアルミ製
・リアアクスルを適正位置に補正

リア：2.5 Series CDXS リモートリザーバーショック
・2.5インチ径ボディによる高い安定性
・リモートリザーバーで高負荷走行時も安定した減衰を維持
・内部 Bump Zone により底付き時の減衰力を最大約20%向上
・CDXS によりロースピード/ハイスピードを10段階調整可能

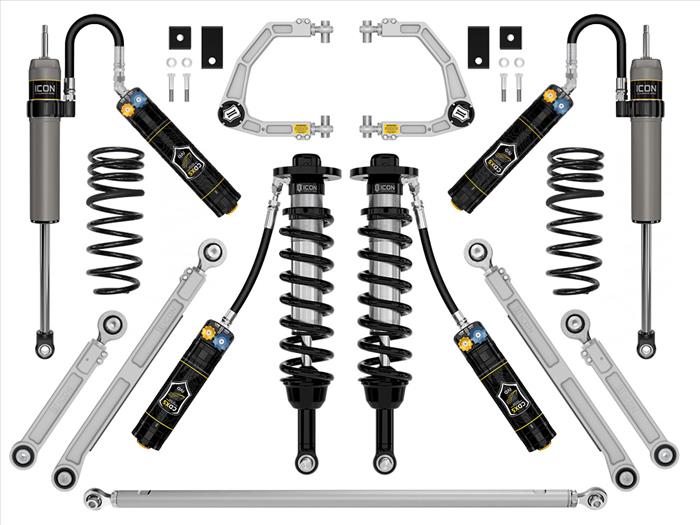

＜キット内容＞
58770X｜2.5 VS RR CDXS フロントコイルオーバー
58561DJ｜ビレットUCA Delta Joint PRO
55154｜スウェイバードロップキット
54002｜ビレットリアロワーリンク
54102｜ビレットリアアッパーリンク
54202｜ビレット調整式リアトラックバー
51211｜トリプルレート リアコイル（1.25インチ）
57840XP｜リア 2.5 VS CDXS リモートリザーバーショックペア

【※注意事項】
・純正ホイール/タイヤ装着可
・推奨ホイール：ICON Alloys 17x8.5 / 5.75インチBS / +25mm
・推奨タイヤサイズ：35x12.50（軽微なフェンダー加工が必要な場合あり）
・ショックはすべて分解整備・再チューニング可能
・リフト量は純正状態を基準とし、装備重量により変動

適合・制限事項
・自動レベリングヘッドライトまたはロードレベリング（車高自動調整式）リアエアサスペンション装備車：55153 が必要
・ロードレベリング（車高自動調整式）リアエアサスペンション装備車：非対応
・AVS（Adaptive Variable Suspension）装備車：非対応
・TRD アルミスキッドプレート装着車：55164 が必要
・4WDかつTRD Off-Road非装着車は以下いずれかを推奨（前アクスル保護のため）
　デフドロップ（55156）
　Toyota TRD アクスル
　※TRD Pro は不要

フロントリフト量の目安
・i-Force ガソリン：1.25–3.5インチ
・i-Force MAX ハイブリッド：0.75–3インチ
・TRD Pro：0–1.75インチ

リアコイルリフト量
・TRDサスペンション / TRD Pro：+0.75インチ
・非TRD：+1.25インチ

メーカーインストールマニュアル（英語）54002

メーカーインストールマニュアル（英語）54102

メーカーインストールマニュアル（英語）54202

メーカーインストールマニュアル（英語）58561DJ

メーカーインストールマニュアル（英語）51211

メーカーインストールマニュアル（英語）57840XP

メーカーインストールマニュアル（英語）58770X



ICON 2022-2025 Toyota Tundra, 1.25-3.5" Lift, Stage 11 (TRD), 2.5 Suspension System, Billet, CDXS
