ICON VEHICLE DINAMICS 3rdタンドラ リフトキット｜1.25-3.5" Stage 11 (TRD)｜2.5 Suspension System (Billet / CDCV)

アイコン ビークルダイナミクス製 Stage 11 サスペンションシステムは、Stage 10 をベースにトリプルレートリアコイルスプリングとアジャスタブルリアトラックバーを追加した構成です。フロント/リアに CDCV 搭載 2.5 Series リモートリザーバーショックを採用し、オンロードからオフロードまで高いパフォーマンスを発揮。前後のリフト量レンジを拡大し、最大35インチタイヤに適したスタンスを実現します。

フロント：2.5 Series CDCV リモートリザーバーコイルオーバー
・3rdタンドラ専用設計
・フロントリフト量：1.25–3.5インチ（付属ビレットUCA使用時）
・2.5インチ径ショックボディと専用バルブにより、純正比 最大約40％ のホイールトラベル増
・リモートリザーバーによりオイル容量と放熱性を確保し、高負荷時も安定した性能を維持
・CDCV によりコンプレッションダンピングを10段階で外部調整可能

CDCV（Compression Damping Control Valve）
・外部調整ノブにより10段階で減衰力調整が可能
・走行シーンに応じたセッティングに対応

ビレットアッパーコントロールアーム（UCA）
・フロントジオメトリーを補正し、車上でキャンバー/キャスター調整が可能
・ICON Delta Joint PRO 採用により、フルバンプからフルドロップまでバインドを低減

スウェイバードロップブラケット
・スウェイバーリンク角を補正
・サスペンションストローク全域でスムーズな可動を確保

トリプルレートリアコイルスプリング
・3段階レート設計により快適性と底付き耐性を両立
・リアリフト量目安
　TRDサスペンション/ TRD Pro：+0.75インチ
　非TRD：+1.25インチ

ビレットリアアッパー/ロワーリンク
・6061 ビレットアルミ製（CNC加工/アルマイト仕上げ）
・PTFEライナー付き FK ロッドエンド採用
・ダブルアジャスター構造により車上でリンク長調整が可能
・静粛性と大きな可動域を両立

ビレットアジャスタブルリアトラックバー
・車上で長さ調整可能
・リアアクスルを適正位置にセンター出し

リア：2.5 Series CDCV リモートリザーバーショック
・2.5インチ径ボディにより、オフロード性能とオンロード快適性を両立
・リモートリザーバーにより長時間の安定した減衰を維持
・内部 Bump Zone により最大約20％ の追加ダンピングを発生
・CDCV により10段階のコンプレッション調整が可能

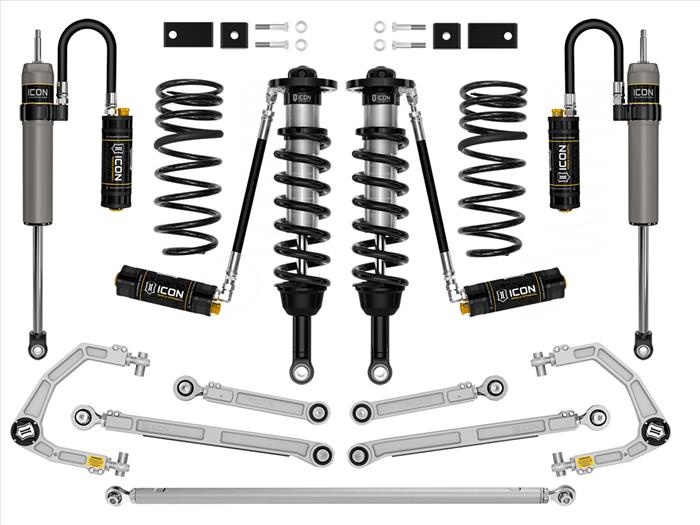

＜キット内容＞
58770C｜2.5 VS RR CDCV フロントコイルオーバーキット
58561DJ｜ビレットUCA Delta Joint PRO キット
55154｜スウェイバードロップキット
54002｜ビレットリアロワーリンクキット
54102｜ビレットリアアッパーリンクキット
54202｜ビレットアジャスタブルリアトラックバー
57840CP｜リア 2.5 VS CDCV リモートリザーバーショックペア
51211｜1.25インチリフト トリプルレートリアコイルスプリングキット

【※注意事項】
・純正ホイール/タイヤ装着可
・推奨ホイール：ICON Alloys 17x8.5 | 5.75" バックスペーサー | +25mm
・推奨タイヤサイズ：35x12.50（軽微なフェンダー加工が必要な場合あり）
・ショックはすべて分解整備・再チューニング可能
・リフト量は純正状態を基準とし、装備重量により変動

適合・制限事項
・ロードレベリング（車高自動調整式）リアエアサスペンション装備車：非対応
・自動レベリングヘッドライトまたはロードレベリングリアエア装備車：55153 が必要
・TRD Sport Package 装着 SR5：リフト量 2.25–4.5インチ
・AVS 装備車：非対応
・TRD アルミスキッドプレート装着車：55164 が必要
・4WDかつTRD Off-Road非装着車は以下いずれかを推奨（前アクスル保護）
　デフドロップ（55156）
　Toyota TRD アクスル
　※TRD Pro は不要

フロントリフト量の目安
・i-Force ガソリン：1.25–3.5インチ
・i-Force MAX ハイブリッド：0.75–3インチ
・TRD Pro：0–1.75インチ

リアコイルリフト量
・TRDサスペンション/ TRD Pro：+0.75インチ
・非TRD：+1.25インチ



メーカーインストールマニュアル（英語）54002

メーカーインストールマニュアル（英語）54102

メーカーインストールマニュアル（英語）54202

メーカーインストールマニュアル（英語）58561DJ

メーカーインストールマニュアル（英語）58770C

メーカーインストールマニュアル（英語）57840CP

メーカーインストールマニュアル（英語）51211



ICON 2022-2025 Toyota Tundra, 1.25-3.5" Lift, Stage 11 (TRD), 2.5 Suspension System, Billet, CDCV
