ICON VEHICLE DINAMICS 3rdタンドラ リフトキット｜1.25-3.25" Stage 3｜3.0 Suspension System (Billet / CDCV)

アイコン ビークルダイナミクス製 Stage 3 3.0 サスペンションシステム は、Stage 2 3.0 をベースに トリプルレートリアコイルスプリング と 調整式リアトラックバー を追加した上位構成です。
3.0 Series CDCV フロントコイルオーバー、ビレットUCA、ビレットリアアッパー/ロワーリンク、スウェイバードロップキット、3.0 Series CDCV リアショックを組み合わせ、オンロードからオフロードまで高い安定性とコントロール性を発揮。最大35インチタイヤ に対応します。

フロント｜3.0 Series CDCV リモートリザーバーコイルオーバー
・3rdタンドラ専用設計 VS 3.0 Series
・付属ビレットUCA使用時、1.25-3.25インチ のリフト調整が可能
・2.5 Series 比で、通常域は約50%、バンプゾーンでは約2倍の実効ピストン面積
・マルチステージ油圧バンプゾーンにより、ストローク後半で底付き耐性を大幅に向上
・CDCV（10段階コンプレッション調整） を搭載
・車種専用ショック長により、最大約40%のホイールトラベル増

ICON CDCV（コンプレッション調整）
・外部ダイヤルで10段階調整
・走行シーンに応じた減衰特性の最適化が可能

ビレットアッパーコントロールアーム（UCA）
・6061ビレットアルミ製（CNC加工）
・キャンバー/キャスター調整対応
・Delta Joint PRO（90°可動・分解整備対応）採用

スウェイバードロップブラケット
・スウェイバーのバインドを抑制
・全ストローク域でスムーズな作動を確保

トリプルレート リアコイルスプリング
・3段階レート設計で快適性と底付き耐性を両立
・TRD非装着車：+0.5インチ
・TRDサス装着車：0インチ（純正同等）

ビレット リアアッパー/ロワーリンク
・6061ビレットアルミ製、アルマイト仕上げ
・FKロッドエンド＋ダブルアジャスター構造
・車上でリンク長調整が可能

ビレット調整式リアトラックバー
・車上で微調整可能
・リフトアップ後のリアアクスル位置を正確に補正

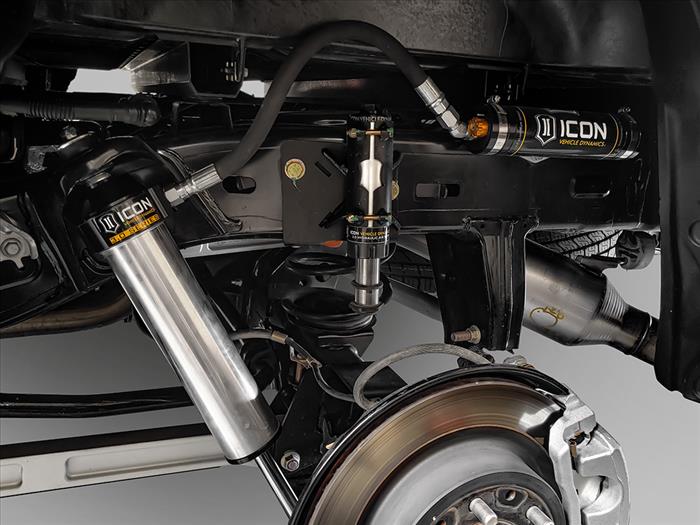

リア｜3.0 Series CDCV リモートリザーバーショック
・2.5 Series 比でピストン面積約50%増
・純正比 約20% のホイールトラベル増
・高い放熱性と 10段階コンプレッション調整 により安定した減衰性能を発揮

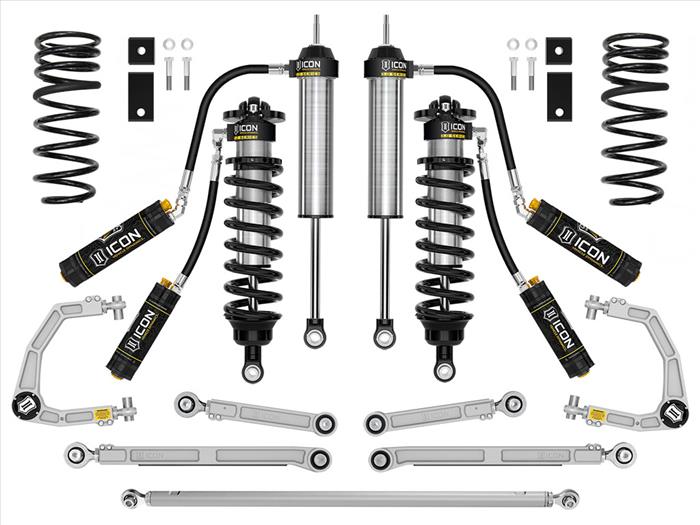

＜キット内容＞
58775C｜3.0 VS RR CDCV フロントコイルオーバーキット
58561DJ｜ビレットUCA Delta Joint PRO キット
55154｜スウェイバードロップキット
54002｜ビレットリアロワーリンクキット
54102｜ビレットリアアッパーリンクキット
54202｜ビレットアジャスタブルリアトラックバー
51210｜0.5" リフト トリプルレート リアコイルスプリングキット
57845CP｜リア 3.0 VS RR CDCV リモートリザーバーショックペア（0–1.5"/0–4" 対応）

【※注意事項】
・純正ホイール/タイヤ装着可
・推奨ホイール：ICON Alloys 17x8.5｜5.75" バックスペース｜+25mm オフセット
・推奨タイヤ：35x12.50（軽微なフェンダー加工が必要な場合あり）
・ショックはすべて分解整備・再チューニング可能
・リフト量は純正状態を基準としており、装備重量により変動します

適合・制限事項
・自動レベリングヘッドライト または ロードレベリング（車高自動調整式）リアエアサスペンション装備車は 55153 が必要
・ロードレベリングリアエアサスペンション装備車：非対応
・AVS（Adaptive Variable Suspension）装備車：非対応
・TRD アルミスキッドプレート装着車は 55164 が必要
・4WDかつTRD Off-Road非装着車は以下いずれかを推奨（前アクスル保護のため）
　ICON デフドロップ（55156）
　Toyota TRD アクスル（434200C020 / 434100C020）
　※TRD Pro は不要
・ADAS（先進運転支援システム）の再キャリブレーションが必要

フロントリフト量の目安
・i-Force ガソリン：1.25-3.25インチ
・i-Force MAX ハイブリッド：0.75-2.75インチ
・TRD Sport（SR5装備車）：2.25-4.25インチ
・TRD Pro：0-1.5インチ

リア側リフト量の目安
・TRD非装着車：+0.5インチ
・TRD Off-Road / TRD Sport / TRD Pro：0インチ

メーカーインストールマニュアル（英語）54002

メーカーインストールマニュアル（英語）54102

メーカーインストールマニュアル（英語）54202

メーカーインストールマニュアル（英語）58561DJ

メーカーインストールマニュアル（英語）58775C

メーカーインストールマニュアル（英語）57845CP

メーカーインストールマニュアル（英語）51210
