ICON VEHICLE DINAMICS 3rdタンドラ リフトキット｜1.25-3.25" Stage 2｜3.0 Suspension System (Billet / CDXS)

アイコン ビークルダイナミクス製 Stage 2 3.0 サスペンションシステムは、Stage 1 3.0 をベースに 3.0 Series リアリモートリザーバーショック（CDXS） を追加したアップグレード構成です。これに合わせ、フロントには 3.0 Series CDXS コイルオーバー、ビレットUCA、ビレットリアアッパー/ロワーリンク、スウェイバードロップキットを組み合わせ、オンロード/オフロード両面で高いコントロール性と安定感を発揮します。最大 35インチタイヤにも対応します。

フロント：3.0 Series CDXS リモートリザーバーコイルオーバー
・3rdタンドラ専用設計 VS 3.0 Series コイルオーバーを採用
・付属ビレットUCA使用時、1.25-3.25インチのフロントリフト調整が可能
・2.5 Series 比で ピストン表面積 50% 増（通常作動域）/100% 増（バンプゾーン）
・ICON独自の マルチステージ油圧バンプゾーン により、ストローク後半（約40%）で底付き耐性が飛躍的に向上
・CDXS（Compression Damping Dual Speed）は、高圧縮/低圧縮を独立調整可能
　ハイスピード 10 段階
　ロースピード 10 段階
・車両専用ショック長により最大約40% のホイールトラベル増
・オフロードでの安定性向上と、オンロードでの応答性向上を両立

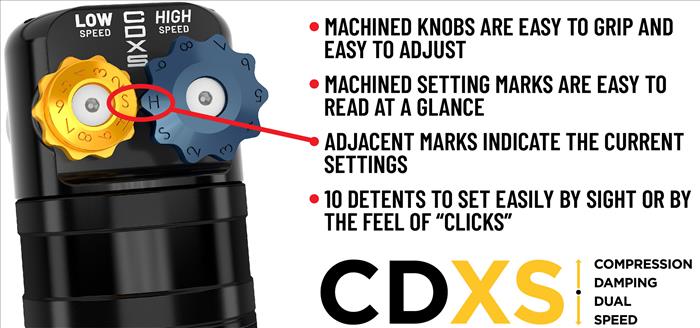

ICON CDXS（独立コンプレッション調整）
・高圧縮/低圧縮を個別に調整可能
・乗り味/応答性/衝撃吸収性を細かく最適化
・目的に応じてハンドリングの性格を変えられる高いチューニング幅

ビレットアッパーコントロールアーム（UCA）
・6061 ビレットアルミ製で高剛性
・車上でキャンバー/キャスター調整が可能
・ICON Delta Joint PRO（サービス/リビルド可能、90°アーティキュレーション）

スウェイバードロップブラケット
・スウェイバーリンクの突っ張りを軽減
・ストローク全域でスムーズな作動を確保
・フロントのホイールトラベル増でも純正部品への負荷を抑制

ビレットリアアッパー/ロワーリンク
・CNC加工された 6061 ビレットアルミ製
・アルマイト処理による耐腐食性
・PTFE ライナー入り FK ロッドエンドでアーティキュレーションと剛性を向上
・ICON ダブルアジャスターにより車上でリンク長調整が可能
・複数硬度ブッシングで静粛性と大作動角を両立（頻繁なグリスアップ不要）

リア：3.0 Series CDXS リモートリザーバーショック
・3.0 Series は 2.5 Series 比で ピストン表面積 50% 増、オフロード性能が大幅向上
・純正比 約20% のリアホイールトラベル増
・内部油量・外面積が増加し、冷却性能・フェード耐性を向上
・CDXS はハイスピード/ロースピード各10段階で調整可能
・フロント 3.0 CDXS コイルオーバーと組み合わせて車両前後のバランスを最適化

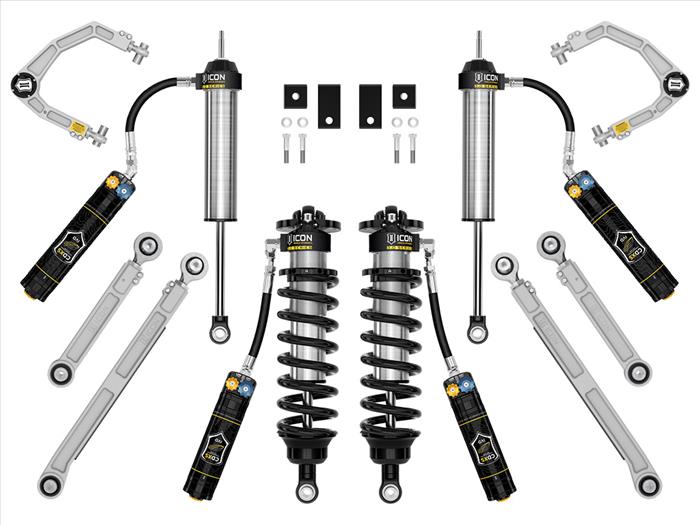

＜キット内容＞
58775X｜3.0 VS RR CDXS フロントコイルオーバーキット
58561DJ｜ビレットUCA Delta Joint PRO キット
55154｜スウェイバードロップキット
54002｜ビレットリアロワーリンクキット
54102｜ビレットリアアッパーリンクキット
57845XP｜リア 3.0 VS RR CDXS リモートリザーバーショック（0-1.5"/0-4" 対応）

【※注意事項】
・純正ホイール/タイヤ装着可
・推奨ホイール：ICON Alloys 17x8.5｜5.75" バックスペース｜+25mm オフセット
・推奨タイヤ：35x12.50（軽微なフェンダー加工が必要な場合あり）
・ショックはすべて分解整備・再チューニング可能
・リフト量は純正状態を基準としており、装着アクセサリー重量により変動します。

適合・制限事項
・ロードレベリング（車高自動調整式）リアエアサスペンション装備車：非対応
・自動レベリングヘッドライト または ロードレベリングリアエアサスペンション装備車は 55153 が必要
・AVS（Adaptive Variable Suspension）装備車：非対応
・TRD アルミスキッドプレート装着車は 55164 が必要
・4WDかつTRD Off-Road非装着車は以下いずれかを推奨（前アクスル保護のため）
　ICON デフドロップ（55156）
　Toyota TRD アクスル（434200C020 / 434100C020）
　※TRD Pro は不要
・ADAS（先進運転支援システム）の再キャリブレーションが必要

フロントリフト量の目安
・i-Force ガソリン：1.25-3.25インチ
・i-Force MAX ハイブリッド：0.75-2.75インチ
・TRD Sport（SR5装備車）：2.25-4.25インチ
・TRD Pro：0-1.5インチ

リアショック対応リフト量
・TRDサス非装着車：0-1.5インチ
・TRDサス装着車 / TRD Pro：0-1インチ



メーカーインストールマニュアル（英語）54002

メーカーインストールマニュアル（英語）54102

メーカーインストールマニュアル（英語）58561DJ

メーカーインストールマニュアル（英語）57845XP

メーカーインストールマニュアル（英語）58775X
