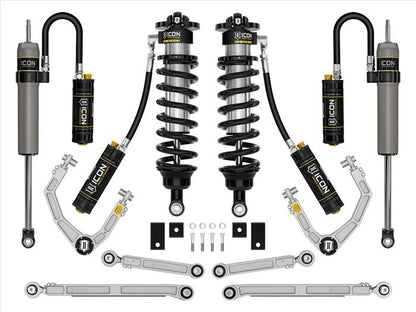

ICON VEHICLE DINAMICS 3rdタンドラ リフトキット｜1.25-3.25" Stage 1｜3.0 Suspension System (Billet / CDCV)

アイコン ビークルダイナミクス製、Stage 1 3.0 サスペンションシステムは、Stage 10（2.5 Series）をベースに、フロントショックを 3.0 Series コイルオーバーへアップグレードした上位構成です。これに合わせて、2.5 アルミシリーズ CDCV リアリモートリザーバーショック、ビレットアッパーコントロールアーム（UCA）、ビレットリアアッパー/ロワーリンク、スウェイバードロップキットを組み合わせています。オンロード/オフロード双方で性能が大幅に向上し、最大 35インチタイヤに適したスタンスを実現します。

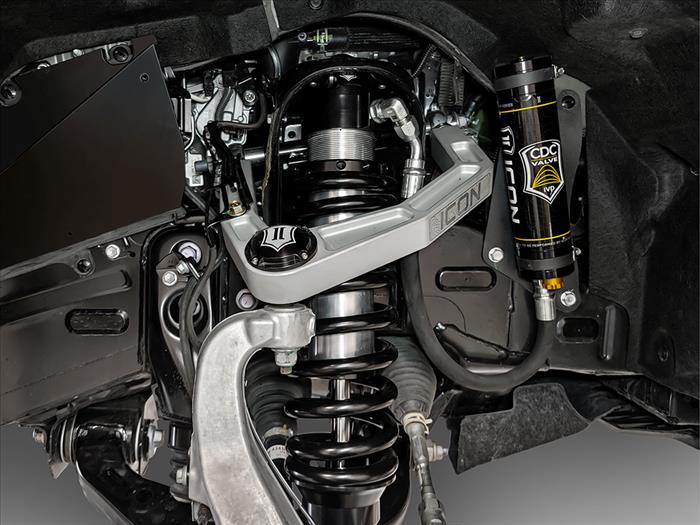

フロント：3.0 Series リモートリザーバーコイルオーバー（CDCV搭載）
・3rdタンドラ専用設計の VS 3.0 Series
・付属ビレットUCA使用時でリフト量は 1.25-3.25インチ の調整が可能
・2.5 Series 比で、ライドゾーンは約50%/バンプゾーンは約100% のピストン面積増
・マルチステージ油圧バンプゾーンにより、ストローク後半40%で底付き耐性を大幅向上
・CDCV による 10段階のコンプレッション減衰調整が可能
・最大約40% のホイールトラベル増で優れた安定性とコントロール性を発揮

ビレットアッパーコントロールアーム（UCA）
・フロントジオメトリーを補正し、車上でのキャンバー/キャスター調整が可能
・ICON Delta Joint PRO によりフルバンプ/フルドロップ時もバインドを低減
・サスペンションコンポーネントのクリアランスを最適化

スウェイバードロップブラケット
・スウェイバーリンクの突っ張りを抑制
・サスペンションストロークの全域でスムーズな動作を確保

ビレットリアアッパー/ロワーリンク
・CNC加工された6061ビレットアルミ構造
・アルマイト処理により高い耐腐食性
・PTFEライナー付き FK ロッドエンドによりアーティキュレーション向上
・ICON ダブルアジャスターシステムで車上調整が可能
・複数硬度ブッシングにより静粛性と耐久性を両立

リア：2.5 VS RR CDCV（リモートリザーバー）アルミシリーズショック
・2.5インチ径ボディにより高い放熱性と安定した減衰力を維持
・内部バンプゾーンによる +20% 追加ダンピングで底付き時のコントロール性向上
・CDCV により 10段階のコンプレッション調整が可能
・フロント 3.0 Series CDCV コイルオーバーとの組み合わせで前後バランスが最適化

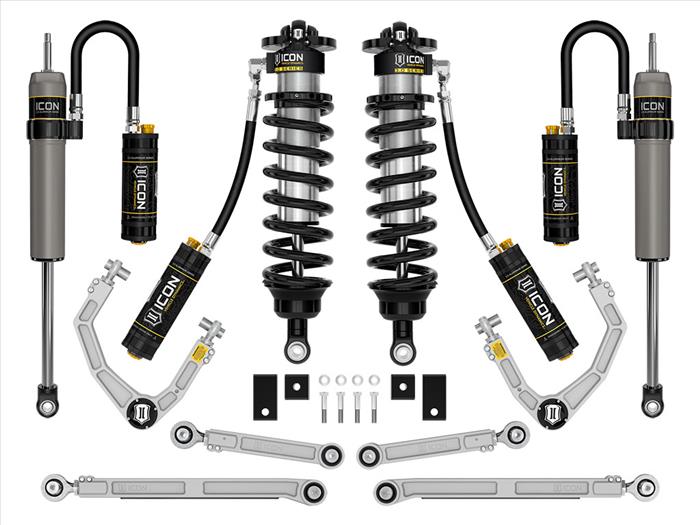

＜キット内容＞
58775C｜3.0 VS RR CDCV フロントコイルオーバーキット
58561DJ｜ビレットUCA Delta Joint PRO キット
55154｜スウェイバードロップキット
54002｜ビレットリアロワーリンクキット
54102｜ビレットリアアッパーリンクキット
57840CP｜リア 2.5 VS CDCV RR ショックペア（0-1.5"/0-4" 対応）

【※注意事項】
純正ホイール/タイヤ装着可
推奨ホイール：ICON Alloys 17x8.5 5.75" バックスペーサー / +25mm オフセット
推奨タイヤサイズ：35x12.50（軽微なフェンダー加工が必要な場合あり）
ショックはすべて分解整備・再チューニング可能
リフト量は純正状態を基準とし、装備重量により変動

適合・制限事項：
ロードレベリング（車高自動調整式）リアエアサスペンション装備車は非対応
自動レベリングヘッドライト/車高自動調整式リアエアサス装備車は 55153 が必要
4WDかつTRD Off-Roadパッケージ非装着車は以下いずれか推奨
　デフドロップ（55156）
　Toyota TRD アクスル（434200C020 ドライバー側 / 434100C020 パッセンジャー側）
　※TRD Pro は不要
AVS（Adaptive Variable Suspension）装備車は非対応
TRD アルミスキッドプレート装着車は 55164 が必要
ADAS（先進運転支援システム）の再キャリブレーションが必要

フロントリフト量の目安：
i-Force ガソリン：1.25-3.25インチ
i-Force MAX ハイブリッド：0.75-2.75インチ
TRD Sport（SR5）：2.25-4.25インチ
TRD Pro：0-1.75インチ

リアショック対応リフト量：
TRDサス非装着車：0-1.5インチ
TRDサス装着車 / TRD Pro：0-1インチ



メーカーインストールマニュアル（英語）54002

メーカーインストールマニュアル（英語）54102

メーカーインストールマニュアル（英語）58561DJ

メーカーインストールマニュアル（英語）58775C

メーカーインストールマニュアル（英語）57840CP
